Một số phương pháp kiểm tra không phá hủy mối hàn

Hiện nay, trong lĩnh vực kiểm tra mối hàn người ta thường sử dụng phương pháp kiểm tra mối hàn bằng phương pháp phá hủy và không phá hủy nhằm xác định các khuyết tật cũng như kiểm tra chất lượng mối hàn.

- Kiểm tra mối hàn bằng phương pháp không phá hủy: Phương pháp này không làm thay đổi tính chất cơ, lý của mối hàn và kim loại hàn mà vẫn xác định được khuyết tật trên bề mặt mối hàn.

- Kiểm tra liên kết hàn bằng phương pháp phá hủy (NDT): Phương pháp này thường dùng để kiểm tra tay nghề của thợ hàn trong các cuộc thi nâng bậc hoặc trước khi hàn một kết cấu nào đó… Có thể dùng cách thử kéo, thử uốn hoặc kiểm tra va đập.

Một vài phương pháp kiểm tra không phá hủy thường gặp:

1. Kiểm tra bằng thẩm thấu (PT)

Ưu điểm: cho phép kiểm tra các vết nứt, rỗ khí, xỉ nhỏ thông qua chất lỏng thẩm thấu vào các khuyết tật khi mà mắt thường khó phân biệt được.

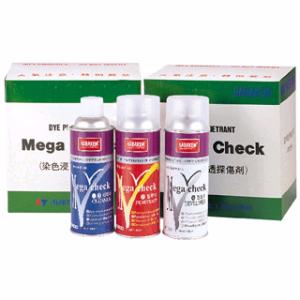

Phương pháp này áp dụng bộ ba hóa chất Megacheck hãng Nabakem:
+ Dung dịch làm sạch Megacheck Cleaner: Làm sạch, tẩy rửa mối hàn( sau đó lau khô bằng khăn sạch)
+ Dung dịch thẩm thấu (màu đỏ) Megacheck Penetrant: Phun lên mối hàn để chúng thẩm thấu vào các vết nứt, rỗ … (Sau khoảng 3-6 phút lau sạch bằng khăn ẩm)
+ Dung dịch hiện màu (màu trắng) Megacheck Developer : Phun đều lên mối hàn để kiểm tra thuốc thẩm thấu hiện lên.

Tham khảo quy trình sử dụng bộ hóa chất Megacheck tại đây.

 2. Kiểm tra chất lượng mối hàn bằng phương pháp siêu âm (UT)

- Phát hiện được các vết nứt, hàn không ngấu, rỗ xỉ, rỗ khí hay ảnh hưởng của vùng nhiệt xung quanh mối hàn thông qua sóng siêu âm có tần số cao được truyền vào vật liệu cần kiểm tra sử dụng đầu phát sóng và thu nhận các xung phản hồi của máy kiểm siêu âm mối hàn.

- Qua việc qua sát xung trên màn hình của máy có thể xác định được vị trí, chiều sâu và độ lớn của khuyết tật. Tuy nhiên, việc xác định chính xác khuyết tật phụ thuộc nhiều vào thiết bị và trình độ của người kiểm tra.

Tham khảo các loại máy siêu âm mối hàn, tại đây.

 3.  Kiểm tra mối hàn bằng từ tính (MT)

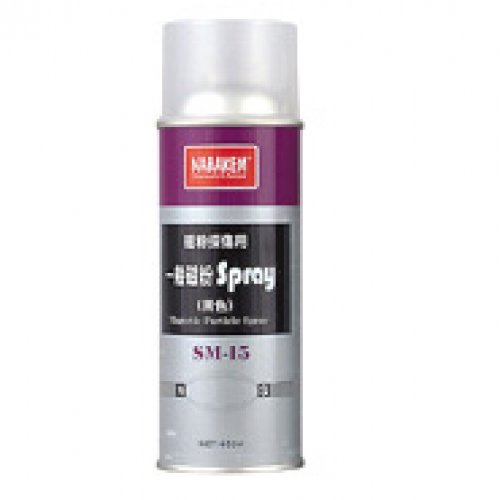

- Kiểm tra chất lượng mối hàn bằng bột từ(từ tính) để xác định vết nứt ở vùng ảnh hưởng nhiệt, nứt ở dưới bề mặt, hàn không ngấu, rỗ khí, xỉ …

4. Kiểm tra bằng trực quan

- Kiểm tra bằng mắt thường  quy trình hàn từ bản vẽ thiết kế, vật liệu, tiêu chuẩn áp dụng cho đến chiều cao và kích thước mối hàn sau khi hoàn thiện. Đây là việc kiểm tra và giám sát quá trình hàn để đảm bảo mối hàn được thực hiện đúng thiết kế, vật liệu và quy trình hàn.
